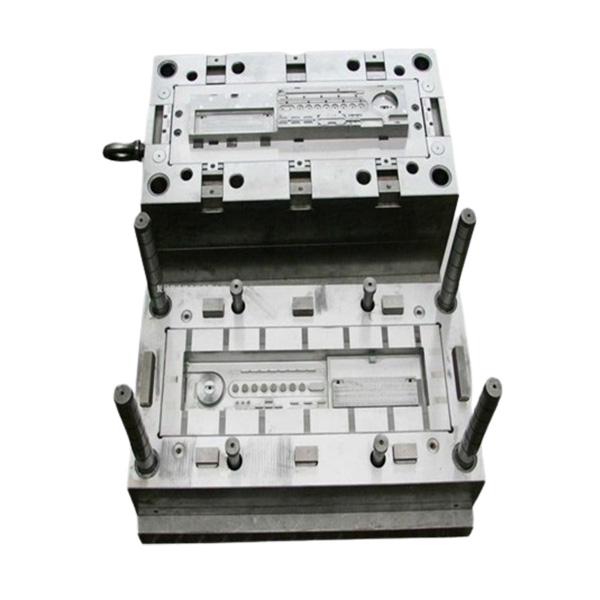

A műanyag formagyártás szinte minden, fröccsöntött műanyagból készült fogyasztói, orvosi, autóipari és repülőgépipari termék alapját képezi. A 3D CAD koncepciók edzett acél vagy alumínium üregekké alakításával a formakészítők olyan eszközöket hoznak létre, amelyek több ezer – akár több millió – azonos alkatrészt eredményeznek. Ezen formák minősége, pontossága és tartóssága közvetlenül befolyásolja az alkatrészek pontosságát, a ciklusidőt és az össztermelési költségeket.
A formakészítés kulcsfontosságú szakaszai
2.1. Tervezés és mérnöki munka
• 3D CAD modellezés (SolidWorks, UG/NX): Magok, üregek, csúszócsövek, kapuk és hűtőcsatornák definiálása.
• DFM-felülvizsgálatok: Optimalizálja a huzatszögeket (2–5°), az egyenletes falvastagságot és a kilökő mechanizmusokat az alkatrészhibák megelőzése érdekében.
• Formaáramlás-elemzés: Szimulálja a műanyag kitöltést, a hegesztési vonalakat és a zsugorodást a kapuk helyének finomhangolásához és a vetemedés minimalizálásához.
2.2. Anyagválasztás
• Szerszámacélok (P20, H13): Prototípusgyártáshoz és könnyű formákhoz válassza a P20-at (HRC 28–32); magas hőmérsékletű autóipari alkatrészekhez a H13-at (HRC 48–52).
• Alumínium (6061-T6): Gyorsítsa fel a prototípus-szerszámozást a gyors átfutási idejű, alacsonyabb költségű formákkal.
• Felületkezelések: Elektromos nikkel bevonat alkalmazása a korrózióállóság érdekében, valamint TiN bevonatok alkalmazása a súrlódás csökkentése érdekében nagy volumenű formákban.
2.3. Precíziós megmunkálás
• CNC marás (3-5 tengelyes): ±0,01 mm tűréshatárok elérése a kritikus jellemzőkön.
• EDM (huzalos szikraforgácsolás): Alsómarások, vékony falak és mikro-sajátosságok kialakítása előedzett szerszámacélban.
• Csiszolás és polírozás: Ra <0,8 μm felületeket hoz létre optikai vagy orvosi alkatrészekhez.
2.4. Összeszerelés és minőségbiztosítás
• Alkatrészillesztés: Kézzel illessze be a magokat, üregeket és szánokat a hézagmentesítés és a sorja elmozdulásának megakadályozása érdekében.
• Nyomáspróba: Kidobóhengerek és hűtőkörök validálása akár 200 bar nyomáson.
• CMM ellenőrzés: Minden méret ellenőrzése ±0,005 mm-en belül a CAD modellhez képest.
2.5. Próbaüzemeltetések és optimalizálás
• Első cikkvizsgálat (FAI): Mintadarabok mérése méretpontosság, felületi minőség és funkcionális illeszkedés szempontjából.
• Folyamathangolás: Állítsa be az olvadék hőmérsékletét, a befecskendezési nyomást és a hűtési időt az olyan hibák kiküszöbölése érdekében, mint a süllyedési nyomok vagy a rövid lövések.
• Tartóssági tesztelés: Gyorsított élettartam-tesztelések (50 000+ ciklus) elvégzése a forma tartósságának és az alkatrész állandó minőségének megerősítésére.
Ipari alkalmazások
• Autóipar: Többfészkes formák ajtópanelekhez, finom textúrák reprodukálása elektrokémiai megmunkálással (ECM).
• Orvostechnikai eszközök: Tisztatéri tanúsítvánnyal rendelkező acélformák fecskendőkhöz és diagnosztikai alkatrészekhez, Ra <0,1 μm finomságúra polírozva.
• Szórakoztatóelektronika: Mikrofröccsöntő formák csatlakozókhoz és vékony falú házakhoz, akár 0,1 mm-es falvastagságok elérésével LCP-ben.
• Repülőgépipar és kompozitok: Alumínium prototípus öntőformák kompozit lemezmegmunkáló szerszámokhoz, amelyek ötvözik a precizitást a könnyű szerkezettel.
A jövőt formáló innovációk
• Additív gyártású betétek: Az SLM 3D nyomtatással előállított konform hűtőcsatornák akár 40%-kal is csökkenthetik a ciklusidőt.
• Digitális ikertestvér és mesterséges intelligencia monitorozása: Valós idejű IoT-érzékelők követik nyomon a kopást, előrejelzik a karbantartási intervallumokat és optimalizálják a folyamatparamétereket.
• Fenntartható gyakorlatok: A vízbázisú hűtőfolyadékok és az újrahasznosított szerszámacélok használata csökkenti a környezeti lábnyomot.
• Hibrid gyártás: Szubtraktív CNC és additív felépítési technikák kombinációja komplex geometriákhoz és gyors szerszámjavításokhoz.
Konklúzió: A precíziós formák a jövő termékeinek hajtóereje
A műanyag formagyártás több mint egy gyártási lépés – ez a mérnöki tervezés, az anyagtudomány és a fejlett megmunkálás találkozása. A formagyártás elsajátításával és a precíz formák szállításával a szerszámkészítők lehetővé teszik a gyártók számára, hogy hatékonyan, kiváló minőségű, nagy volumenű műanyag alkatrészeket állítsanak elő. Ahogy a technológiák fejlődnek, a formagyártás mestersége továbbra is az innováció motorja lesz az iparágakban, és olyan alkatrészeket kovácsol, amelyek formálják modern világunkat.
