A 2K öntőformák (más néven kétkomponensű vagy kétkomponensű öntőformák) lehetővé teszik két különböző műanyag, elasztomer vagy szín fröccsöntését egyetlen fröccsöntési ciklusban. Kettős fröccsöntő szerszámaink integrálják a tekercselést, a precíz mag/üreg illesztést, a 180°-os forgatást és a fejlett hűtést, így összetett, ráfröccsöntött alkatrészeket állítanak elő másodlagos összeszerelés nélkül.
Főbb jellemzők
• Kettős üregek és magok – Különálló anya üregek minden anyaghoz; azonos apa magok az egységes alkatrész-geometria érdekében mindkét gyártási módban.
• Központi 180°-os forgatás – Az automatikus nyomólap-forgatás az A magot a B üreghez igazítja; a tűréshatár-vezérelt vezetőcsapok (±0,01 mm) biztosítják a zökkenőmentes ráfröccsöntést.
• Fúvókamentes automatizált formakivonás – Az önkioldó fúvókák 20%-kal csökkentik a ciklusidőt és a forma utáni vágási igényt.
• Egypontos lefelé irányuló nyomásrendszer – Gyors és pontos síkpont-beállítás váltja fel a hagyományos négypontos szintezést a gyorsabb beállítás érdekében.
• Edzett görgők és hőkezelt acél – A nagy pontosságú csapágyazású acél alkatrészek ellenállnak a kopásnak, tartják az illeszkedést és több ezer futást biztosítanak.
Műszaki adatok
• Előlap/A-lap vastagsága: ≥170 mm, 100–150 MPa befecskendezési nyomásnak ellenáll
• Tekercskezelés: Belső átmérő 450–530 mm; külső átmérő akár 1200 mm; hidraulikus tágítás elérhető
• Kilökő KO furatok: Standard 200 × 200 mm-es távolság; a forma alapméretéhez igazítható
• Hűtőrendszer: Kiegyensúlyozott csatornák, 10+ l/perc áramlás, ΔT ≤3 °C; a konform és terelőlemezes hűtési opciók akár 20%-kal is csökkenthetik a ciklusidőt
• Forgatási retesz: A ≤0,3 s válaszidejű közelségérzékelők megakadályozzák a nyomólap záródását, amíg a csúszkák/emelők vissza nem húzódnak
• Anyagsorrend: Először kemény műanyagok (PC, POM 280–300 °C-on), majd lágy elasztomerek (TPE, szilikon 180–200 °C-on)
Formatervezési irányelvek
• Méretkompenzáció – Az első lövésnél az egyes elemeket 0,1–0,3 mm-rel túlméretezi, és a második lövésnél precíziós magpréselést alkalmaz a hermetikus tömítés érdekében.
• Áramlásdinamikai szabályozás – Terelőbordák és optimalizált befecskendezési rámpák integrálása (50%-ról 100%-ra sebesség 0,5 másodperc alatt) a fröccsöntési határfelületek védelme érdekében.
• Végeselem-analízis – A tömítés szilárdságának validálása ≥80 MPa nyomáson; a képlékeny alakváltozás és a repedésterjedés ellenőrzése a második lövéses zónákban.
Tipikus alkalmazások
• Autóipari alkatrészek: Kétszínű díszléc, házakba integrált tömítések, több keménységű tömítések.
• Orvostechnikai eszközök: Ráöntött markolatok, tömítések és bepattintható zárak sebészeti fogantyúkhoz és diagnosztikai patronokhoz.

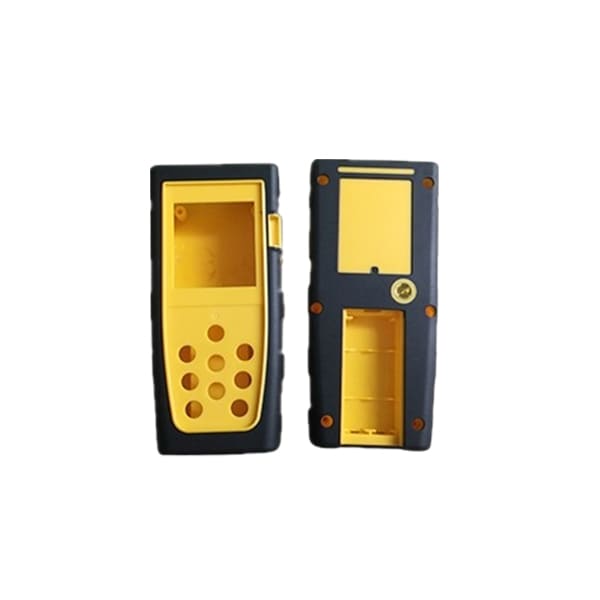

• Szórakoztatóelektronika: Vízálló okostelefon-gombok, csatlakozók és ergonomikus markolatok.
• Háztartási gépek: Kétszínű vezérlőgombok, puha tapintású díszítőelemek és integrált tömítések.
Miért válassza 2K öntőszerszámainkat?
• Bizonyított szakértelem – Évtizedes tapasztalat a formatervezésben és a többsörös gyártásban.
• Gyors, kulcsrakész átadás – A koncepciótól és az áramlásszimulációtól a próbaüzemeken át a gyártás validálásáig.
• Versenyképes költségek – Az optimalizált elrendezés és a moduláris lapkák csökkentik a szerszámbefektetést.
• Szigorú minőségellenőrzés – CMM ellenőrzési jelentések, kísérleti mintavétel és helyszíni támogatás.
• Folyamatos innováció – Egyedi forgatómechanizmusok, fejlett forrócsatornás rendszerek és automatizált formakibontás.
Következtetés
2K öntőformáink a precíziós mag/üreg illesztést, a megbízható forgást, a fejlett formakiszedő fúvókákat és az optimalizált hűtést ötvözik, így egyetlen cikluson belül kiváló minőségű, többféle anyagból készült alkatrészeket szállítanak. Válasszon minket az innovatív, költséghatékony, kétfröccsös öntőforma-megoldásokért, amelyek a legigényesebb alkalmazásaihoz vannak szabva.
